导管型滑触线的结构特点说明

导管型滑触线的结构特点说明

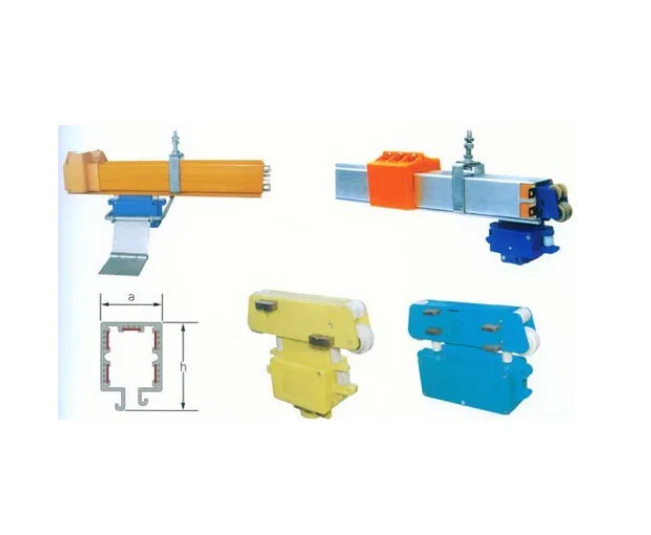

 导管型滑触线外壳由高强度耐腐蚀的铝合金或工程塑料制成，密封性能好，导体为纯铜，导轨及集电器不积灰尘，不受雨露霜雪冻影响，适用面广。本产品多相数为16极，导体大截面可达90 mm2）。

1、 导管

    导管是管型滑触线的主体。

    （1）：塑料导管（GAS）由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成。

    （2）：铝合金导管（GAJ）是在铝合金外壳内装高性能工程塑料，用作铜导轨的绝缘，以增强导管刚度及绝缘性能。

2、 集电器

   集电器由高强度耐高温工程塑料制成。装有弹簧、电刷及滚轮，向移动用电设备供电。

3、 连接器

    连接器将两段导管连接在一起，并保护导轨接头。由两块对接的工程塑料组成。

4、 供电器

    供电器是将电源进线接通滑触线的部件。因进线位置不同，分端部供电及中部供电两种。由高性能工程塑料制成。

5、 端盖

    端盖封盖滑触线的端头，以防异物进入及用电**。

6、 悬吊器

    悬吊器用于浮动悬吊导管的金属部件，当温度变化引起导管伸缩时，导管可沿水平方向位移。

7、 固定器

    固定器为固定导管用金属部件。一般直线段装左、右两个，圆弧线段，酌情增加。

8、 牵引器

    牵引器用以带动集电器在导管内滑行，并缓冲设备运行时的冲击力。由金属铰链及拨杆组成。
